Ověřování stárnutí izolantů

[5]

Pro plánování zkoušky tepelné odolnosti elektroizolačních materiálů (EIM) potřebujeme zvolit určitý rozsah teplot a stanovit trvání cyklů. K tomu slouží tab. 1.

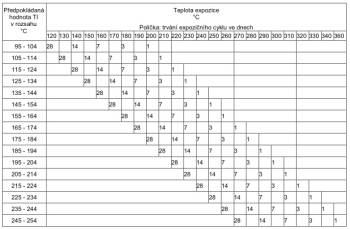

~~Tab.#~~ Teploty a doby expozice [5]

Řádek v tabulce odpovídající odhadnutému TI uvádí navržené doby stárnutí ve dnech při teplotách ve zkušební komoře (údaje v záhlaví příslušných sloupců).

V každé teplotní skupině vzorků se získá hodnota vlastností pro každý vzorek po každém časovém intervalu stárnutí. Z těchto hodnot se získá doba pro dosažení koncového bodu a následně se vypočítá její logaritmus jako hodnota na ose y (obr.1).

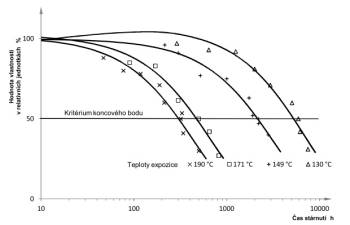

~~Obr.#~~ Určení doby pro dosažení koncového bodu při každé teplotě nedestruktivní zkoušky (čára života ) [5]

~~Obr.#~~ Motoreta

Pro praxi má větší smysl zjišťování „životnosti“ elektroizolačních systémů (EIS). Elektroizolační systém obsahuje mnoho různých komponent zvolených tak, aby systém dlouhodobě vydržel měnící se elektrická, mechanická a tepelná namáháni. Metodika hodnocení stárnutí EIS je popsána v normě ČSN EN 61857-1 [7]. Zkoušenými předměty mohou být skutečné elektrotechnické výrobky, jejich součásti, nebo nefunkční modely představující výrobky (Obr. 2). Nefunkční modely musí obsahovat všechny podstatné prvky EIS použitého v příslušném elektrotechnickém výrobku.

Pro vyhodnocení zkoušky se provede lineární regresní analýza v Arrheniových souřadnicích (logaritmická doba života v závislosti na převrácené hodnotě absolutní teploty). Z výsledků zkoušky referenčního EIS se vypočítá doba života v hodinách pro elektroizolační systém ATE (tR) referenčního EIS. Tepelná třída přiřazená kandidátskému EIS musí být rovná Tc nebo nižší než Tc. Není-li ATE (tR) referenčního elektroizolačního systému k dispozici, musí být použita hodnota ve stupních Celsia jeho tepelné třídy.

Výsledky se znázorňují v grafu tepelné odolnosti (obr. 3). Do grafu se vynesou výsledky zkoušky referenčního EIS. Čára života se extrapoluje na ATE elektroizolačního systému (TR). Z grafu se odečte odpovídající doba života v hodinách (tR). Dále se do grafu vynesou výsledky zkoušky kandidátského EIS. Čára se následně extrapoluje na t R a odečte se odpovídající teplota (Tc). Tc je pro zkoušený elektroizolační systém relativní index tepelné odolnosti (RTE) kandidátského EIS.

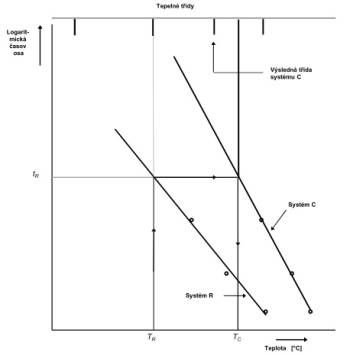

~~Obr.#~~ Graf pro srovnání kandidátského systému C s referenčním systémem R [7]
